import pygravmag3d as pgm6 Modellierung gravimetrischer Anomalien
TippLernziele
- Anwendung einfacher Störkörperformeln
- 2-D Modelle
- 3-D Modelle
HinweisVoraussetzungen
- Python-Pakete
numpy,matplotlib,xarray
6.1 Störkörperformeln in 2D
Geologische Körper mit ausgedehnter Streichrichtung können als zweidimensionale Dichteverteilung angenommen werden, d.h., \(\rho = \rho(y,z)\). Die Schwerewirkung ist dabei invariant gegenüber einer Verschiebung in \(x\)-Richtung. Das Messprofil verläuft dabei senkrecht zur Streichrichtung, d.h., in \(y\)=Richtnug.
Die gebräuchlichste Methode besteht in der Approximation des vertikalen Störkörperquerschnitts durch ein geschlossenes Polygon.
Beispiel:
Die Python-Klasse Polygon verwaltet die Eckpunkte eines Polygons. Die Reihenfolge der Eckpunkte wird automatisch bestimmt, so dass die Eckpunote im umgekehrten Uhrzeigersinn durchlaufen werden.
Code anzeigen
ATOL = 1e-8
RTOL = 1e-8
class Polygon:
def __init__(self, x, z, density):
xc = np.mean(x)
zc = np.mean(z)
angles = np.array([np.arctan2(p[1] - zc, p[0] - xc) for p in zip(x, z)])
ind = np.argsort(angles) # if reverse order is required, flip sign of angles
x = x[ind]
z = z[ind]
x = np.append(x, x[0])
z = np.append(z, z[0])
x[isclose(x, 0.0)] = 0.0
z[isclose(z, 0.0)] = 0.0
self.x = x
self.z = z
self.density = density
self.n = len(x) - 1
def __str__(self):
return f"n: {self.n} \nx:\n {self.x} \nz:\n {self.z} \nDensity:\n {self.density}"
def talwani(obs, polygon):
gz = 0.0
density = polygon.density
x = polygon.x
z = polygon.z
n = polygon.n
xp = obs[0]
zp = obs[1]
for k in range(n):
xv = x[k] - xp
zv = z[k] - zp
xvp1 = x[k+1] - xp
zvp1 = z[k+1] - zp
if np.isclose(xv, 0.0, atol=1e-12):
xv += 0.01
if np.isclose(xvp1, 0.0, atol=1e-12):
xvp1 += 0.01
if np.isclose(zv, 0.0, atol=1e-12):
zv += 0.01
if np.isclose(zvp1, 0.0, atol=1e-12):
zvp1 += 0.01
if np.isclose(xv, xvp1, atol=1e-12):
xvp1 += 0.01
if np.isclose(zv, zvp1, atol=1e-12):
zvp1 += 0.01
a_i = xvp1 + zvp1 * (xvp1 - xv) / (zv - zvp1)
phi_i = np.arctan2(zvp1 - zv, xvp1 - xv)
theta_v = np.arctan2(zv, xv)
theta_vp1 = np.arctan2(zvp1, xvp1)
if theta_v < 0:
theta_v += np.pi
if theta_vp1 < 0:
theta_vp1 += np.pi
Zi = a_i * np.sin(phi_i) * np.cos(phi_i) * (
theta_v - theta_vp1 + np.tan(phi_i) *
np.log(
np.cos(theta_v) * ( np.tan(theta_v) - np.tan(phi_i) ) /
np.cos(theta_vp1) / ( np.tan(theta_vp1) - np.tan(phi_i) )))
gz += Zi
gz = gz * 2 * 6.674e-11 * density
return gzEin horizontales Prisma wird durch die Koordinaten seiner Eckpunkte in einer vertikalen Ebene defininert.

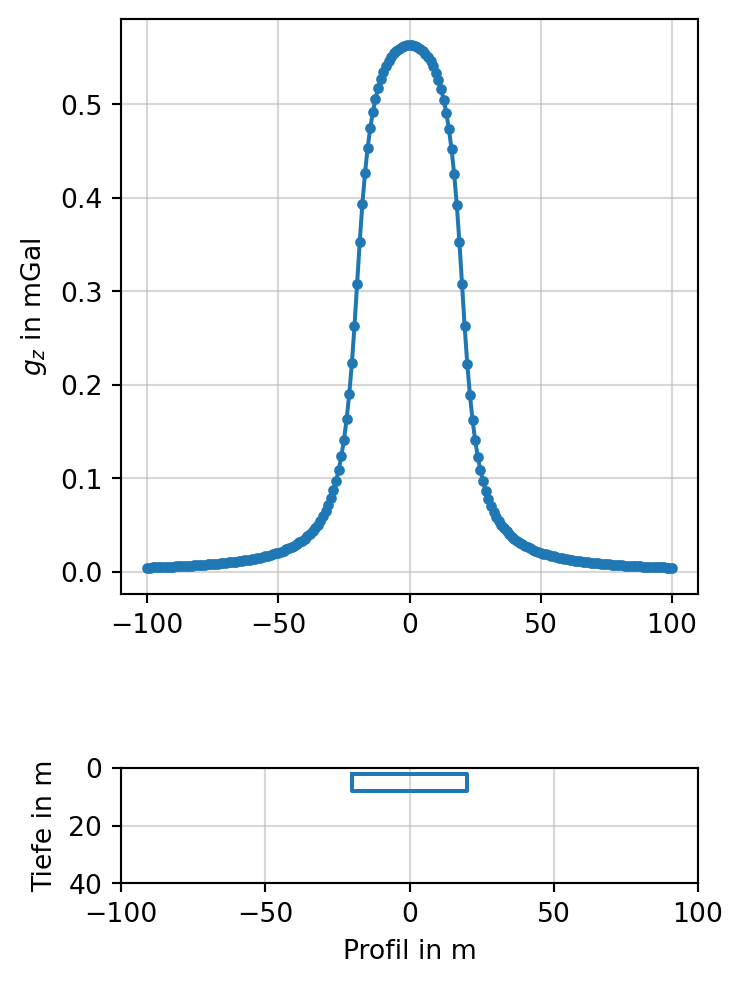

Auf einem Profil \(-100 \lt y \lt 100\) m wird die Schwere berechnet.
Code anzeigen
prism = np.array([[-20.0, 2.0], [-20.0, 8.0], [20.0, 8.0],
[20.0, 2.0]])
density = 2670.0
poly = Polygon(prism[:, 0], prism[:, 1], density)
profile = np.arange(-100.0, 101.0, 1.0)
gz = np.array([talwani(np.array([v, -0.2]), poly) for v in profile])
fig, (ax1, ax2) = plt.subplots(2, 1, figsize=(4, 6))
ax1.plot(profile, 1e5 * gz, marker='.')
ax1.grid(alpha=0.5)
ax1.set_ylabel(r"$g_{z}$ in mGal")
ax2.plot(poly.x, poly.z)
ax2.set_xlim(profile[0], profile[-1])
ax2.set_ylim(40.0, 0.0)
ax2.set_xlabel("Profil in m")
ax2.set_ylabel("Tiefe in m")
ax2.grid(alpha=0.5)
ax2.set_aspect("equal")
fig.tight_layout()
6.2 Störkörperformeln in 3D
Explizite Ausdrücke für einfache geometrische Körper. Dienen zur Berechnung der Schwere, d.h., der Vertikalkomponenten der relativen Gravitationsbeschleunigung.
6.2.1 Kugel
Einfachste aller Störkörperformeln.
Für Kugel in Punkt \((0,0,t), t>0\) beträgt die Schwere
\[ V_{z}(x,y,z) = f \Delta\rho \frac{t-z}{\sqrt{x^2 + y^2 + (z-t)^2}^3} \]
Code anzeigen
def sphere(X, Y, Z, x0, y0, z0, radius, density):
"""
Calculate the vertical component of gravitational acceleration due to a sphere.
Parameters
----------
X : array_like
X-coordinates of observation points (m)
Y : array_like
Y-coordinates of observation points (m)
Z : float or array_like
Z-coordinates of observation points (m), positive downward
x0 : float
X-coordinate of sphere center (m)
y0 : float
Y-coordinate of sphere center (m)
z0 : float
Z-coordinate of sphere center (m), positive downward
radius : float
Radius of the sphere (m)
density : float
Density of the sphere (kg/m³)
Returns
-------
g_z : array_like
Vertical component of gravitational acceleration (mGal), positive downward
Notes
-----
Uses the point mass approximation for a homogeneous sphere.
The gravitational constant G = 6.67430e-11 m³/(kg·s²) is used.
Output is converted from m/s² to mGal (1 mGal = 10⁻⁵ m/s²).
"""
G = 6.67430e-11 # gravitational constant in m^3 kg^-1 s^-2
r = np.sqrt((X - x0)**2 + (Y - y0)**2 + (Z - z0)**2)
V = (4/3) * np.pi * radius**3
mass = density * V
g_z = G * mass * (z0 - Z) / r**3
return g_z * 1e56.2.2 Prisma
Häufig verwendeter Baustein für 3D-Dichtemodelle.
Für Rechteckprisma mit den Begrenzungsflächen \((x_{1}, x_{2})\), \((y_{1},y_{2})\) sowie \((z_{1},z_{2})\) gilt
\[ V_{z}(x,y,z) = f \Delta \rho \sum_{i=1}^{2} \sum_{j=1}^{2} \sum_{k=1}^{2} (-1)^{i+j+k} F(x - x_{i}, y-y_{j}, z-z_{k}) \] mit \[ F(u,v,w) = \mathrm{sign} (uv) \left\{ |u| \ln \frac{(|v| + R_{3})R_{2}}{|u|(|v|+R)} + |v| \ln \frac{(|u| + R_{3})R_{1}}{|v|(|u|+R)} + w \atan \frac{|uv|}{wR} \right\} \] und \[ \begin{align} R_{1}^{2} & =v^{2}+w^{2} \\ R_{2}^{2} & =u^{2}+w^{2} \\ R_{3}^{2} & =u^{2}+v^{2} \\ R^{2} & = u^{2} + v^{2} + w^{2} \end{align}. \]
Code anzeigen
def gz_prism(x, y, z, prism, rho):
"""
Calculate the vertical gravity component gz (after Nagy 1966)
at point (x, y, z) for a homogeneous rectangular prism.
Parameters
----------
x, y, z : float
Observation point (in m)
prism : tuple
Prism boundaries (x1, x2, y1, y2, z1, z2) in m
(z1 and z2 relative to the same reference level as z)
rho : float
Density contrast (kg/m³)
Returns
-------
gz : float
Vertical gravity component (in mGal)
"""
G = 6.67430e-11
x1, x2, y1, y2, z1, z2 = prism
gz = 0.0
for i, xi in enumerate([x1 - x, x2 - x]):
for j, yj in enumerate([y1 - y, y2 - y]):
for k, zk in enumerate([z1 - z, z2 - z]):
sgn = (-1)**(i + j + k)
r = np.sqrt(xi**2 + yj**2 + zk**2)
# if r == 0:
# continue
gz += sgn * (
xi * np.log(yj + r)
+ yj * np.log(xi + r)
- zk * np.arctan((xi * yj) / (zk * r))
)
return G * rho * gz * 1e56.2.3 Polyeder
Die allgemeinste Berechnungsmethode in 3D beruht auf der Approximation des Störkörpers durch eine Punktwolke auf seiner Oberfläche. Diese Punkte sind Stützstellen einer Dreieckszerlegung (Triangulation).
Eine Python-Implementierung finden wir hier: pygravmag3d.

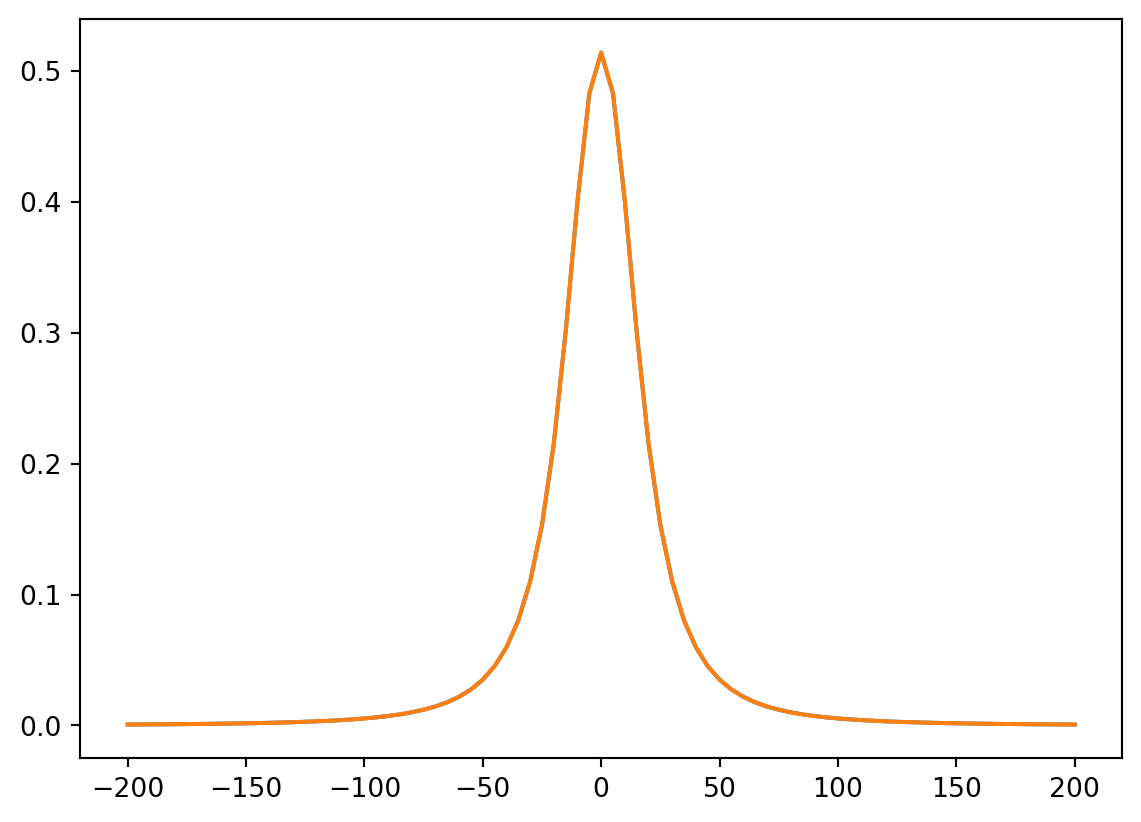

Wir testen diese Routine, indem wir mit den oben gewonnenen Schwerewerten für das Prisma vergleichen.
Code anzeigen
rho = 2700.0
prism = (-20.0, 20.0, -10.0, 10.0, 10.0, 30.0)
vertices = np.array([[-20.0, -10.0, 10.0], [20.0, -10.0, 10.0], [20.0, 10.0, 10.0], [-20., 10.0, 10.0],
[-20.0, -10.0, 30.0], [20.0, -10.0, 30.0], [20.0, 10.0, 30.0], [-20., 10.0, 30.0]])
profile = np.arange(-200.0, 201.0, 5.0)
face, corners, normal, volume = pgm.get_triangulation(vertices)
g = np.zeros(len(profile))
for i, y in enumerate(profile):
xyz = np.array([0, y, 0])
_, _, _, _, _, g[i] = pgm.get_H(face, corners - xyz, normal, [0,0,1], rho)
g_p = [gz_prism(0.0, v, 0.0, prism, rho) for v in profile]
plt.plot(profile, g * 1e5)
plt.plot(profile, g_p)
plt.show()
